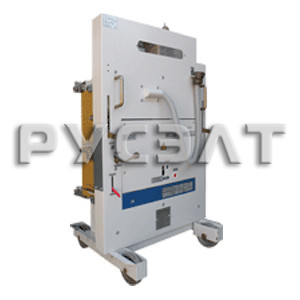

Выкатной элемент К-26 с ВБП-10

Выкатной элемент К-26 с ВБП-10

Цену уточняйте

  • В наличии
Выкатной элемент К-26 с ВБП-10
Выкатной элемент К-26 с ВБП-10В наличии
Цену уточняйте
+7717225-26-84
  • +7701520-18-03
  • +7717225-15-19
  • +7708425-26-84
+7717225-26-84
  • +7701520-18-03
  • +7717225-15-19
  • +7708425-26-84
  • График работы
  • Адрес и контакты

Производитель - ЗАО Электромаш. Россия

Комплектные распределительные устройства серии К-XXVI (К-26) внутренней установки двухстороннего обслуживания предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 и 60 Гц на номинальное напряжение 6 и 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью. КРУ используются в распределительных устройствах собственных нужд электростанций, электрических подстанций энергосистем и промышленных предприятий, а так же на объектах электроснабжения ответственных потребителей сельского хозяйства.


Характеристики
Номинальное напряжение (линейное) 6; 10 кВ
Максимальное рабочее напряжение (линейное) 7,2; 12,0 кВ
Номинальный ток главных цепей 630, 1000, 1600 А
Номинальный ток сборных шин 1000, 1600, 2000, 3150 А
Номинальный ток отключения выключателей 20; 31,5 кА
Ток термической стойкости (3 с для главных цепей; 1 с для заземляющих ножей) 20; 31,5 кА
Номинальный ток электродинамической стойкости главных цепей 51; 81 кА
Номинальный ток плавких вставок для ячеек КРУ:
  • при напряжении 6 кВ;
  • при напряжении 10 кВ
  • 80 А
  • 50 А
Ток холостого хода, отключаемый разъемными контактными соединениями
  • при напряжении 6 кВ;
  • при напряжении 10 кВ
  • 0,6 А
  • 0,4А
Номинальная мощность встраиваемых трансформаторов собственных нужд (ТСН) 40 кВА
Номинальное напряжение вспомогательных цепей
  • постоянного тока
  • переменного тока
  • 110; 220 В
  • 220 В
Типы применяемых вакуумных выключателей ВБЭС, BB/TEL, ВВУ-СЭЩ, Evolis
Уровень изоляции по ГОСТ 1516.3-96 Нормальная
Вид изоляции Воздушная
Наличие изоляции токоведущих частей С неизолированными шинами
Наличие в ячейках выкатных элементов С выкатными элементами; без выкатных элементов
Наличие дверей в отсеке выкатного элемента Фасадной дверью является фасад ВЭ
Условия обслуживания Одностороннее
Вид управления Местное, дистанционное
Виды основных ячеек КРУ в зависимости от встраиваемого электрооборудования - с высоковольтными выключателями;
- с разъемными контактными соединениями;
- с разрядниками;
- с трансформаторами напряжения;
- с кабельными сборками;
- с шинными вводами и перемычками;
- с силовыми трансформаторами до 63 кВА;
- с трансформаторами напряжения и разрядниками;
- с силовыми предохранителями.
Масса  400-1300 кг
